Toodete kirjeldus
EAZS-i seeria on tihedalt seotud tüüpiEA seeria.EI ole vaja kasutada ühendusi ja mootori võll ühendatakse pumba võlliga, et tagada kontsentrilisus ja lühendada aksiaalset pikkust. Mootor on otse pumba korpusega ühendatud, kõrvaldades traditsioonilistes pumpades tavapäraselt leiduva siduri ja laagrikorpuse. See konstruktsioon lühendab oluliselt pumba kogupikkust, vähendab põrandapinda ning vähendab ka paigaldamise ja hoolduse keerukust. See muudab tihedalt ühendatud otstega imemise tsentrifugaalpumba eriti populaarseks olukordades, kus on vaja ruumi säästa ja lihtsustada tööd.
Väga vahetatavad osad, ruumisäästlikud, mitmesugused rakendused tehastes, kaevandustes, linna veevarustuses, tulekustutussüsteemides, kliimaseadmetes ja niisutussüsteemides.
Tänu tihedalt ühendatud konstruktsioonile on pumba üldine struktuur lihtsustatud, vähendades rikkepunktide arvu. See mitte ainult ei paranda pumba töökindlust, vaid vähendab ka remondi- ja varuosade kulusid. Lisaks muudab tihedalt ühendatud disain pumba joondamise täpsemaks, vähendab vibratsiooni ja müra pumba töö ajal ning pikendab seega pumba ja mootori kasutusiga.
Rakendus
- Veevarustus ja kanalisatsioon---Tagab stabiilse veevoolu ja töötlemise
- HVAC ja jahutustorn---Rirkuleerige jahutusvett, et hoida seadmed töös ja eemaldada soojust jahutustornides
- Mereballastimine ja pilst---Tagage laeva stabiilsus ja ohutus
- Võimendi ja survestamise komplekt---Pakub püsivat veesurvet, sobib kõrghoonetele ja tööstuslikele rakendustele, mis nõuavad stabiilset veesurvet.
- Niisutus ja põllumajandus---Pakkuge põllumaale piisavalt veeressursse, et toetada põllukultuuride kasvu
- Toiduaine- ja keemiatööstus(roostevabast terasest materjaliga)---Roostevabast terasest otsaga imemisega tsentrifugaalpumbad on korrosioonikindlad ja hoiavad kandja puhtana
Disain ja struktuur
| Disain | Toimivus ja mõõtmed vastavad Euroopa standardile BS EN733/DIN24255 |
|---|---|
| Struktuur | Kinnine side, aksiaalne ots-imemine, üheastmeline, ühe imiga, voldikümbris |
| DN(mm) | 32~150 |
| Äärik | DIN2501 PN16 GB/T17241.6 PN1.6 |
| Mootor | IEC standard mootor |
Materjal Imemise otsa tsentrifugaalpumba materjal
| osa | Standardne materjal | Valikud nõudmisel |
|---|---|---|
| Korpus | malm | Kõrgtugev malm / ASTM304 / ASTM316 |
| Tööratas | Messing | Malm / ASTM304 / ASTM 316 |
| Võll | ASTM420 | ASTM304 / ASTM316 / ASTM1045 |
| Võlli tihend | Mehaaniline tihend | - |
Tööandmed
| Voolukiirus (Q) | 4~500 m³/h |
|---|---|
| Pea (m) | 8~150m |
| Kiirus | 1450 või 2900 p/min (50 Hz) / 1750 või 3500 p/min (60 Hz) |
| Maksimaalne temperatuur | 85 kraadi (standardne) |
| Töörõhk | 1.0 MPa standard; 1,6 MPa nõudmisel |
| Edastuskeskkond | Puhas vesi või vedelikud, mis on füüsiliselt sarnased puhta veega |
otsa imemise tsentrifugaalpumba nimekiri Osad
| Kood | Osa nimi | Kood | Osa nimi |
|---|---|---|---|
| 1 | Korpus | 16 | Tööratta mutter |
| 2 | Pistik ja pesumasin | 16.1 | Lukuseib |
| 2 | Sõrmus (eesmine) | 17 | Kummist Slinger |
| 3.1 | Kandke sõrmust (tagakülg) | 18 | Korpuse tihend |
| 4 | Tööratas | 19 | Kruvipolt |
| 5 | Tihendi iste | 20 | Valvur |
| 6 | Meh. Tihend | 21 | Kruvi |
| 7 | Korpuse kate | 22 | Kruvipolt & mutter |
| 8 | Laager | 23 | Kruvi |
| 10 | B35 mootor | 24 | Võti |
| 12 | Adapter | 25 | Võti |
| 13 | Kummi kontroll | 26 | Laagri kate |
| 14 | Välised ringid | 27 | Kruvi |
| 15 | Võll | 28 | Pistik ja pesumasin |

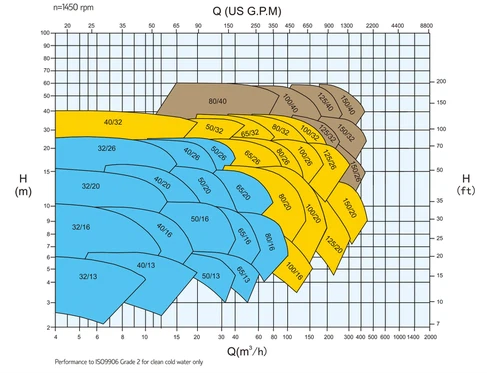

esitus
50HZ
60HZ
Üksikasjade ja kataloogi saamiseks klõpsake ja võtke meiega ühendust.
